LW9-40.5/T4000-50瓷柱式断路器
（配弹簧操念头构）
一、产品先容
LW9-40.5/T4000-50高压交流六氟化硫断路器是在我公司LW9A-72.5产品的基础上自主研发的专用断路器。。。。。该产品主要应用于输变电无功赔偿系统中，，，，，其背对背电容器组电流开合试验电流3150A、并联电抗器电流开合试验电流3150A、单组电容器电流开合试验电流4000A。。。。。并于2008年5月，，，，，在国家高压电器质量监视磨练中心西安高压电器研究乐成获得型式试验及格证书。。。。。
产品以SF6作为灭弧介质，，，，，接纳自能灭弧结构，，，，，配以合理的喷口形状和合理的电场设计，，，，，喷口上游区结构奇异，，，，，有用使用了触头梗塞效应，，，，，具有失步开断、近区故障开断等特殊开断能力及开断容性电流时不会爆发重燃和重击穿，，，，，开断感性电流时不会爆发过高的过电压。。。。。触头所有为自力型，，，，，触头质料接纳导电率高、弹性好的合金质料，，，，，触头之间的接触压力来自质料的弹性形变，，，，，这样就阻止了因弹簧脱落、绷断、退火而造成的触头间不可靠接触，，，，，既包管了产品运行的可靠性，，，，，又简化了产品结构。。。。。
二、主要参数：
序号 |
项目 |
LW9-40.5 |
1 |
额定电压kV |
40.5 |
2 |
额定电流A |
4000 |
3 |
额定短路开断电流kA |
50 |
4 |
额定短时耐受电流kA |
50 |
5 |
额定峰值耐受电流kA |
125 |

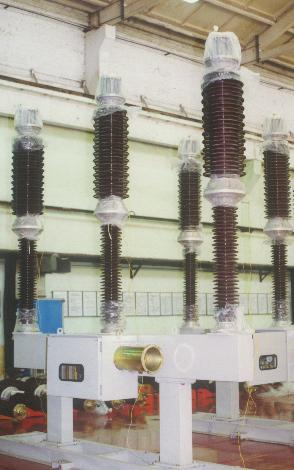

三、产品照片
